Дефлектор или зонт на дымоход: как сделать правильный выбор

Зонт и дефлектор на дымоход: устройство и принцип работы

За тридцать лет работы с печами и дымоходами я повидал на крышах всякое. Самодельные жестяные грибки, покупные зонты из нержавейки, дефлекторы заводской сборки и даже перевернутые кастрюли, которые хозяин принял за временное решение на пару сезонов. Разница между зонтом и дефлектором не в красоте и не в цене, а в задаче, которую каждое из этих устройств решает на оголовке трубы.

Зонт защищает трубу от осадков. Дефлектор работает с воздушным потоком и влияет на тягу. Это два разных по смыслу устройства, хотя внешне оба крепятся на верх трубы и выглядят как своего рода навершие. Путаница начинается там, где продавец называет дефлектором любую железку с крышкой, а зонтом любую насадку без видимых прорезей.

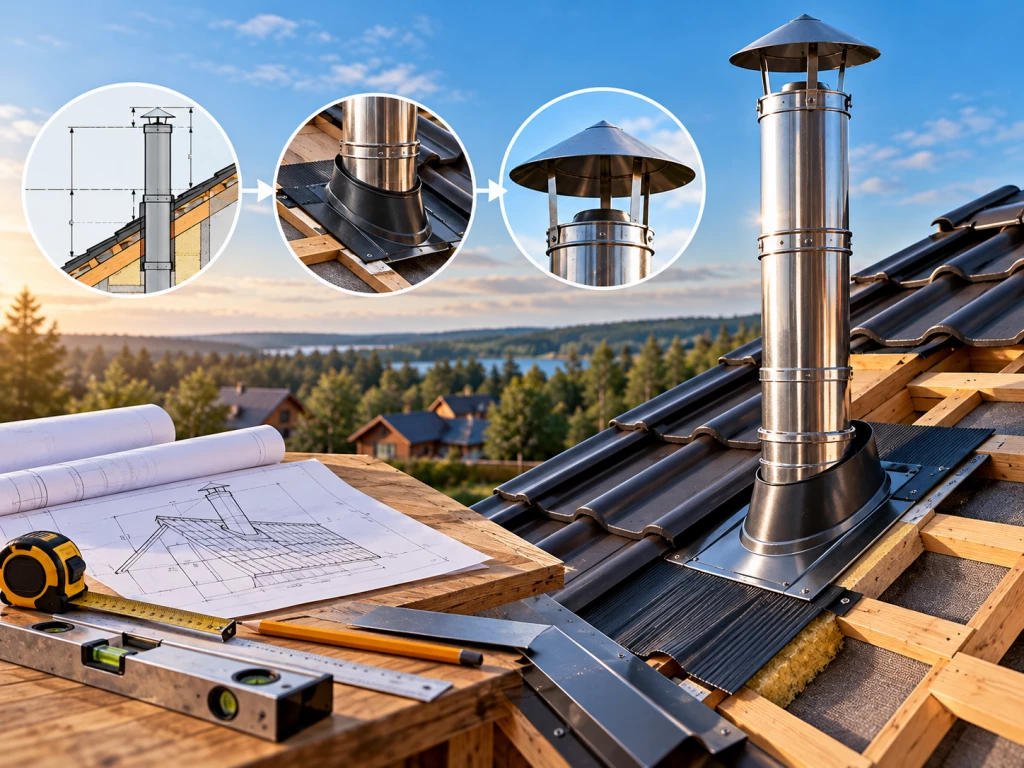

Зонт на дымоход

Зонт на дымоход устроен просто. Это плоский или конический козырек на ножках, закрепленный над срезом трубы. Между козырьком и верхним краем трубы остается зазор, через который свободно выходит дым. Задача зонта одна: не дать дождю и снегу попадать внутрь канала.

Конструктивно зонт собирается из металлического листа, выгнутого в форму шляпки, и опорных стоек. Чем шире козырек по отношению к диаметру трубы, тем лучше он отводит воду в стороны. На практике для дымоходов круглого сечения зонт делают с вылетом за край трубы на 50-70 мм, этого достаточно, чтобы капли не затекали внутрь даже при косом дожде.

Зонт не меняет аэродинамику потока внутри трубы. Он просто сидит сверху как крыша над колодцем. Поэтому ждать от зонта улучшения тяги не стоит, он на нее практически не влияет, ни в плюс, ни в минус, если изготовлен и установлен правильно.

Дефлектор на дымоход

Дефлектор устроен сложнее. Это насадка с внутренним диффузором, которая использует эффект разрежения воздуха при обтекании ветром. Конструкция включает несколько элементов: цилиндрический корпус, внутренний конус или колпак, зазоры для прохода воздуха снаружи и защитный верхний экран.

Принцип работы основан на том, что ветер, обтекая корпус дефлектора, создает зону пониженного давления с подветренной стороны. Эта зона подсасывает дымовые газы из трубы, помогая им выходить наружу. При полном безветрии дефлектор работает почти как обычная насадка, без выраженного эффекта.

Дефлектор не создает тягу из ничего. Он использует энергию ветра, которая уже есть снаружи, и перенаправляет ее так, чтобы облегчить выход дымовых газов.

Форма дефлектора может быть разной, но суть одна: воздушный поток обтекает конструкцию и формирует разрежение в верхней части трубы.

Чем дефлектор отличается от зонта

Главное отличие в функции. Зонт решает задачу защиты от осадков и мусора. Дефлектор решает задачу стабилизации тяги при ветровых нагрузках. Второе отличие в конструкции: у зонта нет внутренних элементов, работающих с потоком воздуха, у дефлектора они есть.

Третье отличие практическое. Зонт подходит почти под любой дымоход без оглядки на розу ветров. Дефлектор требует понимания того, как ветер гуляет именно над вашей крышей, иначе его преимущества останутся на бумаге.

Как зонт и дефлектор влияют на тягу дымохода

Тяга в дымоходе формируется разницей температур и давлений между топкой и наружным воздухом. Насадка на оголовке трубы не создает эту разницу сама по себе, она либо не мешает естественному процессу, либо помогает ему при определенных условиях снаружи.

Как ветер влияет на тягу

Ветер способен как усиливать тягу, так и разрушать ее. При ровном потоке, направленном вдоль трубы снизу вверх, тяга улучшается. При порывистом ветре сверху или с боковым завихрением возможен обратный эффект, когда дым начинает идти в помещение.

На практике это выглядит так: печь топится нормально в тихую погоду, а в ветреный день появляется дымление при растопке. Причина не всегда в самой печи или отопительной печи, часто дело именно в поведении воздушных масс над крышей и в том, что оголовок трубы не справляется с задачей в таких условиях.

• Боковой ветер создает зону завихрения над срезом трубы
• Порывистый ветер может вызывать кратковременное опрокидывание тяги
• Высокие соседние конструкции усиливают турбулентность
• Низкая труба относительно конька крыши увеличивает риск задувания

Усиливает ли дефлектор тягу на самом деле

Дефлектор способен заметно стабилизировать тягу при наличии ветра. Эффект разрежения, который возникает при обтекании корпуса, подсасывает дымовые газы и снижает риск их опрокидывания обратно в трубу. Это не миф, но и не универсальное усиление в любых условиях.

В безветренную погоду дефлектор почти никак не проявляет себя, кроме небольшого аэродинамического сопротивления внутри своей конструкции. Иногда это сопротивление даже немного снижает естественную тягу по сравнению с открытым срезом трубы без всякой насадки.

Дефлектор работает как страховка на ветреную погоду. В штиль он почти не нужен, а в сильный ветер именно он не дает печи дымить в помещение.

Поэтому дефлектор особенно оправдан на открытых участках, продуваемых крышах и в местах с нестабильной ветровой нагрузкой. Для спокойных дворов, закрытых от ветра соседними постройками или рельефом, разница между зонтом и дефлектором по влиянию на тягу будет менее заметна.

Достоинства и недостатки зонта на дымоход

Зонт остается самым распространенным решением именно из-за простоты. Разберем его сильные и слабые стороны честно, без скидок на привычность конструкции.

Из плюсов стоит выделить следующее.

• Низкая цена по сравнению с дефлекторами
• Простая конструкция без внутренних элементов, которые могут засориться сажей
• Легкий монтаж на любой тип трубы, включая кирпичный дымоход
• Минимальное сопротивление потоку дыма при правильном зазоре
• Надежная защита от дождя, снега и мусора

Из минусов отмечу то, с чем сталкиваются владельцы на практике.

• Не защищает от обратной тяги при сильном ветре
• На открытых продуваемых участках может возникать задувание дыма в трубу
• При неправильном вылете козырька возможно подтекание воды внутрь
• Требует периодической очистки от сажи и нагара на внутренней стороне козырька

Зонт хорошо показывает себя там, где печь или камин стоит в защищенном от сильных ветров месте, а участок не подвержен резким перепадам воздушных потоков.

Достоинства и недостатки дефлектора на дымоход

Дефлектор ставят не для красоты, а для решения конкретной проблемы с тягой. Поэтому и оценивать его нужно не по внешнему виду, а по тому, что он реально дает трубе и чем за это приходится платить.

• стабилизирует тягу при боковом и порывистом ветре
• снижает риск опрокидывания тяги и задувания дыма в помещение
• создает дополнительное разрежение за счет обтекания потоком воздуха
• защищает оголовок трубы от осадков не хуже обычного зонта
• работает эффективно на открытых и продуваемых участках

Минусы у дефлектора тоже есть, и о них часто молчат продавцы.

• конструкция сложнее зонта, больше швов и элементов
• узкие каналы быстрее забиваются сажей и требуют более частой чистки
• при полном безветрии ощутимого эффекта не дает
• для некоторых топливных приборов требует точного расчета, а не установки на глаз
• стоимость выше, чем у простого зонта того же диаметра

Дефлектор не заменяет грамотный расчет дымохода. Он помогает трубе, которая и без него работала бы правильно, но страдала от ветровых нагрузок.

Когда недостатки дефлектора становятся критичными

Если дымоход и так работает со слабой тягой из-за ошибок в сечении или высоте, дефлектор проблему не решит. Сложная форма насадки в этом случае только добавит сопротивление потоку газов, и дыма в котельной или бане может стать больше, а не меньше.

Виды дефлекторов для дымохода

За годы работы на крышах встречал десятки модификаций, но по сути они укладываются в несколько рабочих схем. Разница не в названии, а в том, как устроен канал для прохода дымовых газов и обтекания ветром.

На практике для жилого дома чаще берут дефлектор ЦАГИ, он простой, ремонтопригодный и давно отработан. Если нужен монтаж на дымоход в условиях сильного постоянного ветра, смотрят в сторону флюгарки, но она требует более тщательного обслуживания подвижных частей.

Чем отличаются дефлекторы для разных типов труб

Для кирпичных дымоходов квадратного или прямоугольного сечения дефлектор делают с переходником на круглый канал, иначе аэродинамика не сработает. Для стальных сэндвич-труб проще, там заводской диаметр уже круглый, и насадка садится без доработок.

Что выбрать для разных отопительных приборов

Универсального ответа тут нет, и любой мастер, который дает один совет на все случаи, либо не видел разных объектов, либо упрощает картину. Выбор насадки напрямую связан с тем, что горит внутри прибора и как ведет себя дым.

Дровяные и банные печи

Для обычной дровяной печи в доме достаточно простого зонта, если труба стоит в спокойном месте. Для печи для бани ситуация иная: высокая температура газов, резкие перепады при растопке и частое использование на открытом участке делают дефлектор более надежным решением. Он помогает держать стабильную тягу даже когда баню топят в ветреную погоду.

Камины

У каминов тяга часто и без того слабее, чем у закрытых печей, из-за открытой топки и большого объема воздуха, уходящего в трубу. Здесь дефлектор уместен почти всегда, особенно если дымоход каминa выведен на высокую открытую крышу. Для каминов экономить на оголовке не стоит, слабая тяга сразу чувствуется задымлением в помещении.

Твердотопливные котлы

Твердотопливный котел работает в более интенсивном и длительном режиме, чем печь, поэтому колебания тяги при ветре влияют на эффективность горения сильнее. Для таких приборов, включая котлы длительного горения, дефлектор подбирают по паспортным данным производителя, а не на глаз.

Газовые котлы: нужен ли дефлектор

Здесь нужна отдельная оговорка. У газовых котлов тяга рассчитывается заводом под конкретные параметры дымохода, и самостоятельная установка дефлектора без согласования с производителем или сервисной службой может нарушить этот расчет. В большинстве случаев завод прямо указывает, какой тип насадки допустим, и отступать от этого нельзя.

Как подобрать размер дефлектора или зонта по диаметру трубы

Размер насадки подбирается не на глаз, а строго по внутреннему или внешнему диаметру дымовой трубы. Это не формальность. Слишком узкий дефлектор перекрывает сечение и душит тягу, слишком широкий работает как парус и создает лишнюю парусность на крыше.

У зонта все проще. Диаметр юбки должен перекрывать трубу с запасом в несколько сантиметров по кругу, чтобы дождь и снег не задувало внутрь при боковом ветре. У дефлектора расчет сложнее, потому что важна не только ширина, но и высота установки диффузора над срезом трубы, и расстояние между колпаком и соплом.

• для трубы диаметром 120–150 мм берут дефлектор с диаметром корпуса 150–200 мм
• для диаметра 150–200 мм подходит типоразмер 200–250 мм
• для диаметра 200–250 мм нужен дефлектор от 250 до 300 мм
• для труб свыше 300 мм насадку заказывают по индивидуальному расчету

Производители указывают типоразмеры в своей документации, и ориентироваться нужно именно на них, а не на усредненные таблицы из интернета. Если дымоход нестандартный, например квадратного или прямоугольного сечения, насадку подбирают с запасом по площади, а не по одной стороне.

Ошибка в размере на пару сантиметров редко критична. Ошибка на класс типоразмера почти всегда означает, что насадку придется менять.

Что еще учитывать при расчете

Кроме диаметра самой трубы, важна высота дымохода над кровлей и близость соседних построек. Чем выше труба и чем ближе высокие объекты, тем больше смысла в дефлекторе с правильно рассчитанным зазором между диффузором и корпусом. На коротких трубах даже верно подобранный размер не всегда решает проблему, потому что причина плохой тяги может быть не в насадке.

Материалы изготовления: оцинкованная и нержавеющая сталь

На рынке насадки делают в основном из двух материалов, и выбор между ними определяется условиями эксплуатации, а не ценой.

Для дровяных печей и твердотопливных котлов, где температура дымовых газов и количество конденсата выше, разумнее сразу брать нержавеющую сталь. Для газовых котлов с их умеренными температурами и мягким режимом работы оцинкованная насадка часто служит достаточно долго, если толщина металла взята с запасом.

Отдельно стоит обратить внимание на толщину листа. Насадка из стали 0,5 мм выглядит так же, как из 0,8 мм, но ведет себя по-разному при порывах ветра и перепадах температуры. Тонкий металл быстрее деформируется и начинает дребезжать.

Почему материал важен не меньше формы

Даже идеально рассчитанный дефлектор из плохого металла прослужит меньше простого зонта из качественной нержавейки. На практике я видел больше рекламаций именно на материал и толщину, чем на саму конструкцию насадки.

Признаки неправильно подобранной насадки на дымоход

Если насадка выбрана или установлена с ошибкой, дымоход обычно сигнализирует об этом довольно быстро. Вот на что стоит обратить внимание в первый отопительный сезон.

• дым идет в помещение при растопке или держится дольше обычного
• тяга резко меняется при порывах ветра, то усиливаясь, то пропадая
• на срезе трубы и на самой насадке быстро нарастает конденсат
• сажа откладывается заметно быстрее, чем раньше
• насадка дребезжит, гремит или вибрирует при ветре
• элементы крепления разбалтываются или ржавеют раньше срока

Каждый из этих признаков может говорить и о других проблемах, не связанных с насадкой, поэтому диагностику стоит проводить по порядку. Сначала проверяют высоту трубы относительно конька и соседних построек, потом сечение дымохода, и только после этого смотрят на саму насадку.

Дребезжание и шум на ветру почти всегда означают, что либо диаметр насадки подобран неверно, либо крепление сделано небрежно. Это не особенность конструкции, а конкретная ошибка монтажа.

Монтаж зонта и дефлектора на дымоход

Монтаж влияет на результат не меньше, чем выбор самой насадки. Даже правильно рассчитанный дефлектор начинает работать хуже, если его закрепили с перекосом или не выдержали нужный зазор между диффузором и корпусом.

Установка на кирпичный дымоход

На кирпичной трубе насадку чаще всего крепят через переходную гильзу или оголовок, который устанавливается на верхний ряд кладки. Важно, чтобы крепление не передавало нагрузку напрямую на хрупкий край кирпичной трубы, особенно если кладка уже не новая.

• устанавливают металлическую или бетонную оголовочную плиту с отверстием под трубу
• крепят насадку к плите, а не к самой кладке
• проверяют горизонтальность установки по уровню
• герметизируют стык, чтобы вода не затекала под оголовок

Если дымоход старый и верхние ряды кладки частично разрушены, перед установкой насадки их нужно восстановить. Иначе никакая насадка не спасет от протечек.

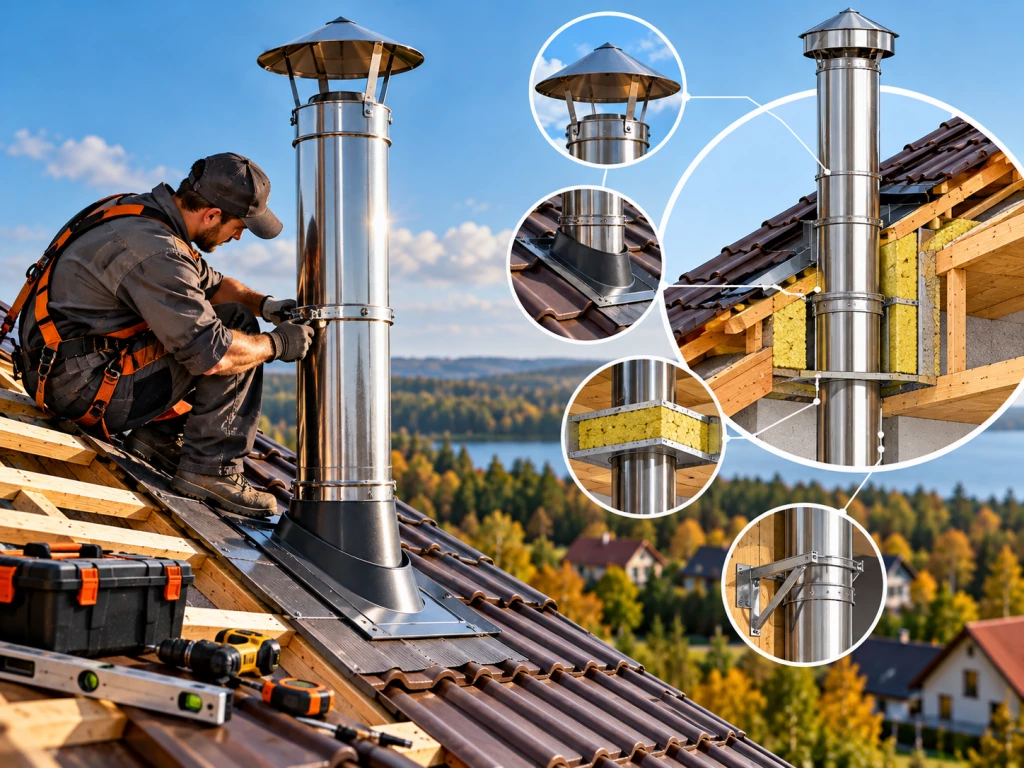

Установка на металлический дымоход

На стальных сэндвич-трубах монтаж проще, потому что насадки обычно идут того же производителя и той же линейки, что и сама труба. Крепление делается через хомут или фланцевое соединение, рассчитанное на конкретный диаметр.

Здесь важно не затягивать хомуты слишком сильно, чтобы не деформировать тонкостенную трубу, и выдержать соосность, иначе насадка будет стоять с перекосом и неравномерно обтекаться ветром.

Что лучше: зонт или дефлектор на дымоход — главные различия

Если собрать все сказанное в одном месте, выбор между зонтом и дефлектором сводится к условиям конкретного объекта, а не к абстрактному превосходству одной конструкции над другой.

Там, где труба стоит невысоко, участок защищен от ветра соседними постройками или рельефом, а задача свести к защите от дождя и снега, обычного зонта на дымоход достаточно. Там, где труба выходит высоко над коньком, дом стоит на открытом месте, а тяга и так склонна к перепадам, разумнее сразу закладывать дефлектор.

Отдельный случай, который заслуживает честного ответа без оговорок, это газовые котлы с закрытой камерой сгорания. Для них решение по насадке принимается не по общим правилам, а по паспорту конкретного оборудования и требованиям производителя, потому что здесь на первом месте стоит безопасность, а не только тяга.

Подробнее по типам труб и подходящим к ним решениям можно посмотреть в разделе дымоходы, где собраны варианты под разные диаметры и материалы.

Насадка на трубу решает одну конкретную задачу, а не заменяет грамотный расчет дымохода. Правильный выбор начинается не с формы колпака, а с понимания, как труба стоит на крыше и в каких условиях ей предстоит работать.
